宝飾向き3次元CAD JCAD3
日本で開発された世界に通用する宝飾向け３次元ソフトです。２次元と違い３次元データは物体の断面を描くことから始まります。
これをマスターすることにより、最強のツールとなることでしょう！
 JCAD3 GLB Ver.1.0.0 \200,000-
 JCAD3/匠Basic Ver3.0
基本部分だけで構成されています。基礎を学ぶのに最適です。学校・教育向けに低価格での普及版です。
定価15750円
|
簡単なRINGの描き方
１．曲線コマンドで甲丸の断面を描く
1)曲線コマンドをクリック。曲線の種類は曲線（閉）を選択。 角を作る部分はSHIFTキーを押しながらクリック。Rをつける部分はクリックのみ。始点と終点は右クリックをすることによ り自動で閉じられます
 |
曲線コマンド
選択曲線は曲線（閉） |
 |
緑点＝折れ線点＝Shift+クリック
青点＝曲線点＝クリック
始点と終点は右クリックにより自動に閉じます。 |
２．掃引体コマンドで上記断面の棒を作る
断面をクリックで認識し掃引体コマンドをクリックします。、画面をクリック→ﾏｳｽを動かすと 掃引体がせいせいされます。→平行状態にﾏｳｽを動かし、クリックします。断面の挿入数を 聞いてきますのでこれは、通常６を入力します。
 |
掃引体コマンド |
 |
始点と終点をクリックします。
クリックは、2回だけです。
設定画面が開いたら６を入力
|
３．リングサイズ合わせコマンドで号数を入力してリングにする。
 |
リングサイズ合わせコマンド |
 |
設定では、リング号数を入力します。 |
 |

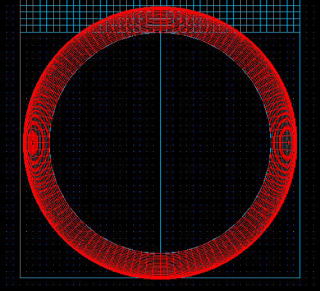

最初に書いた断面のリングが完成します。 |
宝飾用CADなので簡単なリングは数分で描くことが可能です！
|
